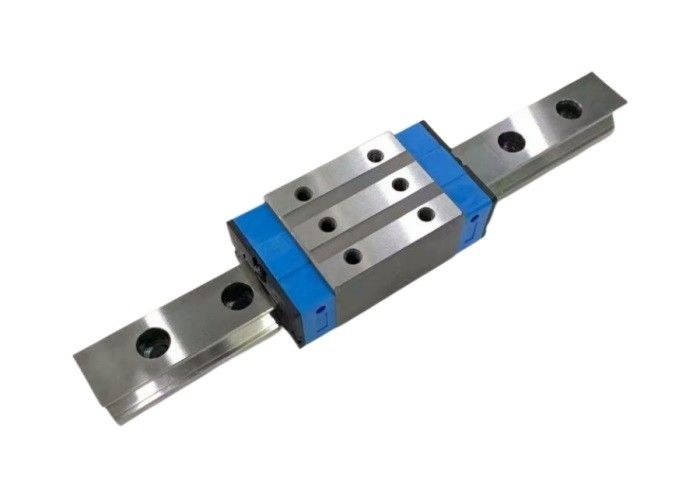

Tipo slider linear da carga pesada do guia para o movimento suave e o alinhamento perfeito

Vantagens do guideway linear de Arta:

- Precisão de posicionamento alta, repetibilidade alta

O guideway linear de ARTA é um projeto do movimento de rolamento com um baixo coeficiente da fricção, e a diferença entre a fricção dinâmica e estática é muito pequena. Consequentemente, o vara-deslizamento não ocorrerá quando a alimentação submicrónica está fazendo.

- Baixa resistência de fricção, elevada precisão mantida para o longo período

A resistência de fricção de um guideway linear é somente 1/20th ao 1/40th daquela em um guia de corrediça. Com um guideway linear, uma lubrificação boa pode facilmente ser conseguida fornecendo a graxa através do bocal de graxa no transporte ou utilizando um sistema de bombeamento centralizado do óleo, assim a resistência de fricção é diminuída e a precisão poderia ser mantida para o longo período.

- Rigidez alta com projeto de quatro vias da carga

O projeto o melhor de mecânicos geométricos faz o guideway linear para carregar a carga em todos os quatro sentidos, radial radial, invertido, e em dois sentidos laterais. Além disso, a rigidez do guideway linear podia facilmente ser conseguida preloading o transporte e adicionando o número de transportes.

- Apropriado para a operação de alta velocidade

Devido à característica da baixa resistência de fricção, a força motriz exigida é muito mais baixa do que em outros sistemas, assim o consumo de potência é pequeno. Além disso, o efect de aumentação da temperatura é pequeno mesmo sob a operação de alta velocidade.

- A instalação fácil com permutabilidade

Comparado com a alto-habilidade exigida desfazendo-se do processo de guia de corrediça convencional, o guideway linear pode elevada precisão do ofer mesmo se a superfície de montagem é feita à máquina moendo ou moendo. Além disso a permutabilidade do guideway linear dá uma conveniência para a instalação e a manutenção futura.

Tipo da carga pesada

1. 2. 3.

Aplicação:

- Centro de máquina
- Torno do NC
- Machados de XYZ do corte pesado
- Máquinas-instrumento
- Linha central de alimentação de moedura da cabeça de máquinas de moedura
- Máquina de trituração
- Linha central de Z da máquina e das máquina ferramenta de perfuração

Fator de segurança estático (f s)

Devido ao impacto e à vibração quando o guideway em repouso ou se movendo, ou a inércia do começo e da parada, o guideway linear puderem encontrar com uma força externo inesperada. Consequentemente, o fator de segurança deve ser tomado na consideração para efects de tais cargas de funcionamento. O fator de segurança estático (f s) é uma relação da avaliação básica da carga estática (C 0) à carga de trabalho calculada. O fator de segurança estático para tipos diferentes da aplicação é mostrado como a tabela.
