Cálculo da força de saída teórica
Empurre F1=A1XP1X B
PulI F2=A2XP2X B
A1 : área de pressão do lado do empurrão (cm~) A1=nD/4=0,785D
A2 : área pressionada do lado da tração (cm~A2=n(Dd)/4=0,785(Dd
D: diâmetro do pistão ((cm)
d: diâmetro da haste ((cm)
P1: pressão de entrada para empurrar para a frente (kgf/cm~)
P2: pressão de entrada para puxar para trás (kf/cm~)
Nota: 1.a força de saída prática de um cilindro é inferior à força teórica.
2.quando um cilindro se move regularmente, o rácio de carga é normalmente escolhido como 0.8Caso contrário, utiliza-se 0,6.
Exemplo: Suponha-se que a força de saída seja de 1000 kgs e a pressão de trabalho de 70 kgf/cmQual é o diâmetro adequado do cilindro?
Força de saída F=1000kg
pressão de trabalho P=70kgf/cm
Relação de cargaB=08
F,=A,XPXB
A,=F,/(P,X B)=1000/(70X0.8)=17.86cm
A=nD/4=0785D
Então... D'=17.86/0.785=22.75cm
D=/22,75=4,8cm=48mm
o diâmetro de furo adequado é de 50 mm
Características:
1O sinal de proximidade é detectado por detecção magnética entre uma proximidade na superfície de um tubo e um ímã incorporado no pistão.
2A posição do sinal de proximalidade é determinada pela posição da proximidade na superfície do tubo do cilindro.
3A proximidade pode ser ajustada e alinhada facilmente, o que economiza tempo na concepção e montagem.
4. As dimensões externas dos cilindros indutivos MGHC são as mesmas dos cilindros HC.
Posições do porto e da porta de embarque
| Tipo SD |
Tipo LA |
|
Standard=A:port de entrada B:posição do travesseiro D:posição da válvula de controlo
|
|
Por exemplo:Formulário de pedido para a posição HCA70-LA-C-100X200-B-B-A
Portão de entrada = posição B
Cushion=Posição
Comprimento do travesseiro
|
Furação ((mm) |
L |
Eu... |
| 32-63 |
20 |
10 |
| 80 a 160 |
25 |
15 |
| 180-224 |
30 |
27 |
| 250 |
35 |
32 |
- Se o movimento de um cilindro com carga for superior a 500 mm/s,
- Se a velocidade de movimento for superior a 750 mm/s, devem ser utilizadas válvulas de redução de velocidade externas.
O pedidonão só para a produção de máquinas-ferramentas mecânicas e equipamentos de processamento de metais, mas também pode ser amplamente utilizado em atuadores de aço, controle de usinas nucleares, elevadores de passageiros, etc
| Tipo |
Símbolo |
Desenho |
Com o Bellow |
A prova de calor |
Furação ((mm) |
|
|
32,40,50,63,80,100,125,150,180,200,224,250 |

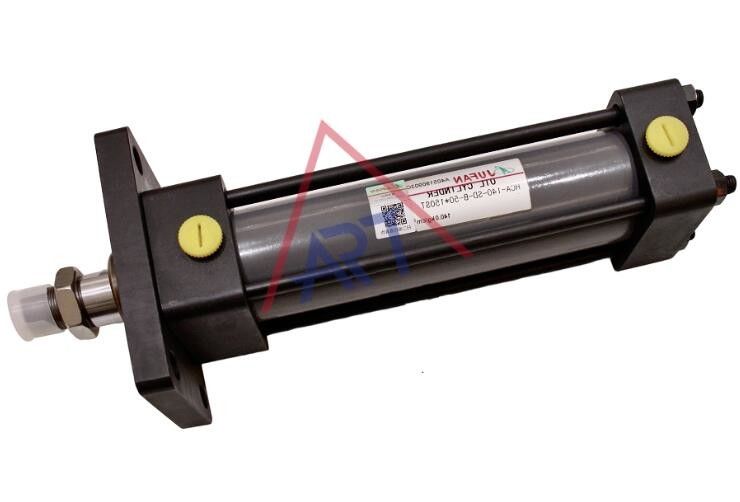

| Dupla atuação |
HCA |
|
HCA-H |
HCA-J |
| Barras duplas |
HCC |
|
HCC-H |
HCC-J |
| Barras duplas com alinhamento |
HCD |
|
HCD-H |
HCD-J |
HC2- Não.A- Não.70- Não. - Não.S.D.- Não.C- Não.100- Não.200ST- Não. - Não. - Não. - Não. - Não. - Não.
1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13)
| HC2:Cilindros hidráulicos de vara de ligação |
| 1) Tipo |
A: duplicação
C:barras duplas
D:barras duplas com alinhamento de curso
|
| 2)Pressão de trabalho |
70: 70 kgf/cm2
140Capacidade de produção:
|
| 3) Desempenho em branco: (uso padrão) |
H:com abaixo
J: à prova de calor/erosão (a temperatura máxima é de 200°C) |
| 4)Tipo de montagem |
O número de unidades de produção deve ser igual ou superior a: |
| 5) Tamanho da haste |
C: Classe B: Classe B
Nota: 1 padrão:vareta da classe HC-70+C
2.Norma: barra da classe HC-140+B
3Especificar quando a haste da classe HC-70+B ou a haste da classe HC-140+C
|
| 6) Borrada ((mm) |
32,40,50,63,80,100,125,150,180,200,224,250 |
| 7) AVC (mm) |
Max.stroke=Duração máxima do curso-Min. duração do curso |
| 8)Blanco de almofada: |
sem almofada
B: almofada em ambos os lados
R: almofada na tampa da haste
H:Caminhão na tampa da cabeça
|
| 9)Conectores Y |
Y:Y conector
I:I conector
|
| 10)Alinhamento do curso |
Apenas alinhamento para a frente e comprimento alinhado < ou = comprimento do curso
|
|
11)Posição do porto
|
|
| 12) Posição do travesseiro |
|
| 13)Material de vedação de óleo em branco |
NBR (uso padrão),2: PU 3:FPM |
Especificar o material necessário ao encomendar
(1)N:NBR
(2)V:F≤200°C
| Aborrecido |
X |
| 32.40.50 |
1/3.5xcorrida + 45 |
| 63.80.100 |
1/4 x curso + 55 |
| 125.150180.200 |
1/5xstroke + 65 |
| 224.250 |
1/6xstroke + 80 |
Fabricação:
Onde são utilizados os cilindros hidráulicos?
Os cilindros hidráulicos são componentes bastante versáteis.
Eles são comumente usados em equipamentos de construção como escavadeiras e escavadeiras para mover cargas pesadas.
A utilização de máquinas de estampagem de metais e equipamentos de moldagem de plástico é essencial nos processos de fabrico.
Portanto, quer estejam a construir, a fabricar, ou apenas a sentar-se
A tua secretária, há uma boa hipótese de haver um cilindro hidráulico a trabalhar nos bastidores!
Quais são os três tipos de cilindros hidráulicos?
Existem três tipos principais de cilindros hidráulicos, cada um projetado para aplicações e condições de funcionamento específicas:
1.cilindro hidráulico de acção única
- Operação:Em um cilindro de ação única, o fluido hidráulico é pressurizado em apenas um lado do pistão, tipicamente para estender a haste do pistão.como a gravidade ou uma mola, quando a pressão é liberada.
- Aplicações:Estes cilindros são comumente usados em aplicações como jacks, prensas hidráulicas e dispositivos de elevação onde a força de retorno não é tão crítica ou pode ser fornecida por fatores externos.
2.cilindro hidráulico de dupla ação
- Operação:Um cilindro de dupla ação tem duas portas para o fluido hidráulico: uma para estender a haste do pistão e outra para retrá-la.permitindo uma extensão e retração controladas.
- Aplicações:Estes são mais versáteis e são utilizados em uma ampla gama de máquinas, incluindo equipamentos de construção (por exemplo, escavadeiras), máquinas industriais e sistemas automotivos,Se for necessário um movimento preciso e consistente em ambas as direcções.
3.cilindro hidráulico telescópico
- Operação:Os cilindros telescópicos consistem em vários estágios ou mangas que se estendem sequencialmente.Estes cilindros permitem um curso muito mais longo do que cilindros padrão de comprimento retraído semelhante.
- Aplicações:Os cilindros telescópicos são frequentemente usados em aplicações em que o espaço é limitado, mas é necessário um longo curso, como em caminhões-bomba, guindastes e equipamentos de manuseio de materiais.
Cada tipo de cilindro hidráulico tem as suas vantagens únicas, tornando-o adequado para diferentes aplicações industriais e mecânicas.
As válvulas hidráulicas são componentes essenciais dos sistemas hidráulicos, utilizados para controlar o fluxo e a direção do fluido hidráulico.Compreender como funcionam implica conhecer os diferentes tipos de válvulas hidráulicas, os seus componentes e os seus princípios de funcionamento.
Tipos de válvulas hidráulicas
-
Válvulas de controlo direccionais:
- Controlar a direcção do fluxo de fluido hidráulico no sistema.
- Os tipos incluem:
- Válvulas de espiral:Use uma bobina para direcionar o fluxo de fluido entre diferentes portas.
- Válvulas de papelão:Use uma marionete para abrir ou fechar caminhos de fluxo.
-
Válvulas de regulação de pressão:
- Regular a pressão no sistema hidráulico.
- Os tipos incluem:
- Válvulas de alívio:Proteger o sistema de pressões excessivas desviando o fluido quando a pressão exceder um limite fixado.
- Válvulas de redução:Manter uma pressão reduzida numa parte do sistema.
- Valvas de sequência:Assegurar que as operações ocorrem numa ordem específica, mantendo uma pressão definida antes de permitir o fluxo de fluido para outra parte do sistema.
-
Válvulas de regulação de caudal:
- Regular o caudal do fluido hidráulico para controlar a velocidade dos atuadores.
- Os tipos incluem:
- Valvas de aceleração:Orifícios ajustáveis manualmente.
- Válvulas de compensação de pressão:Manter o fluxo constante, independentemente das variações de pressão.
Componentes de válvulas hidráulicas
-
Corpo:
- A caixa principal que contém todos os componentes internos e fornece os caminhos de fluxo para o fluido hidráulico.
-
Reboque ou Poppet:
- O elemento móvel dentro da válvula que dirige o fluxo de fluido.
-
Actuador:
- Mecanismo que move a bobina ou o boneco.
- Manual:Alavanca ou volante.
- Solenoide:Acionado eletricamente.
- Hidráulica:A pressão do piloto é usada para mover a bobina.
- Pneumático:A pressão do ar é usada para mover a bobina.
-
Molas:
Utilizado para devolver a bobina ou a boneca à sua posição predeterminada quando não é aplicada nenhuma força de accionamento.
-
Portos:
Conexões para linhas hidráulicas, normalmente rotuladas como P (pressão), T (tanque), A e B (portas do atuador), etc.
Princípios de funcionamento
-
Controle direcional:
A posição da bobina no interior do corpo da válvula determina o caminho de fluxo do fluido hidráulico.abertura e fechamento de vias de fluxo entre portosEm uma válvula de poppet, o poppet se move para abrir ou fechar o caminho de fluxo.
-
Controle de pressão:
- As válvulas de regulação de pressão utilizam um mecanismo de mola para manter ou limitar a pressão.Quando a pressão do sistema exceder a regulação da mola, a válvula abre-se para desviar o fluido e abaixar a pressão.a válvula mantém uma pressão de saída mais baixa abrindo para reduzir a pressão quando a saída excede o valor definido.
-
Controle de fluxo:
As válvulas de controlo de fluxo ajustam o tamanho da passagem de fluxo para regular a taxa de fluxo.o tamanho do orifício é ajustado manualmente para controlar o caudal -Em uma válvula de pressão compensada, um mecanismo de compensação ajusta o tamanho do orifício para manter um caudal constante apesar das alterações de pressão.
Exemplos de funcionamento de válvulas hidráulicas
-
Função da válvula de alívio:
- Quando a pressão do sistema atinge o ponto de regulação da válvula de alívio, a válvula abre para permitir que o fluido flua para o tanque, evitando a acumulação de pressão excessiva.
-
Função da válvula de controlo direccional:
- Em uma válvula de espiral de 4 vias e 3 posições, a posição central pode bloquear todas as portas,enquanto desloca a bobina para um lado conecta a porta da bomba a uma porta do atuador e a porta do tanque para a outra porta do atuador, que controla a direcção de um actuador.
-
Função da válvula de controlo de caudal:
- Uma válvula de agulha, quando ajustada, altera o tamanho do orificio, controlando o caudal para um atuador, controlando assim a sua velocidade.
Manutenção e solução de problemas
-
Inspecção regular:
- Verificar vazamentos, desgaste e funcionamento adequado.- Inspeccionar os selos e substituí-los, se necessário.
-
Limpeza:
- Certifique-se de que o fluido hidráulico e os componentes estão livres de contaminação para evitar a fixação ou mau funcionamento da válvula.
-
Ajuste adequado:
- Certificar-se de que as definições de pressão estão corretamente ajustadas de acordo com os requisitos do sistema.- Verificar e ajustar regularmente as configurações de fluxo para manter as velocidades desejadas do atuador.
As válvulas hidráulicas são críticas para o controle preciso dos sistemas hidráulicos, e entender seu funcionamento é fundamental para manter máquinas hidráulicas eficientes e confiáveis.
