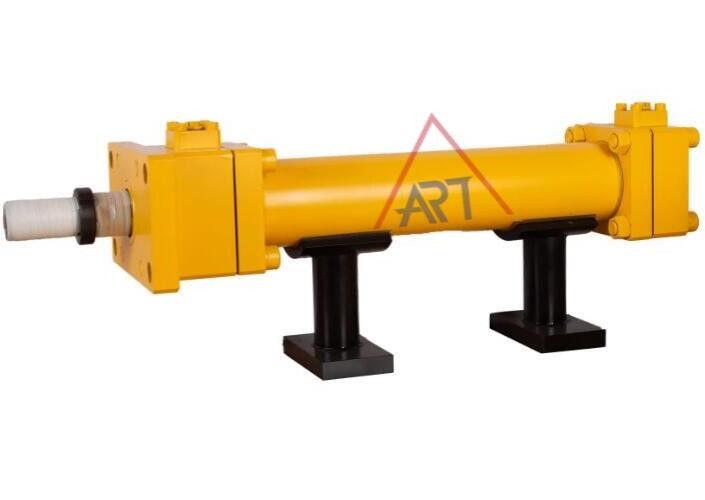

Quatro o ² o mais alto da pressão de trabalho 160 Kgf/Cm do cilindro de Rod Design Versatility Engineering Hydraulic

Característica
1). Conformidade com especificações ISO-6020/2.
2). A pressão de trabalho a mais alta é ² de 160 kgf/cm
3). projeto da Quatro-haste, versatilidade. Manutenção fácil, controle restrito da precisão fazendo à máquina e baixa vida do fricção e a alta.
4). As dimensões externos são compatíveis com os produtos do HMI da empresa de Parker dentro nos EUA.
5). Variedade de tipos da instalação para que os clientes escolham.
6). Pode ser usado em projetar o equipamento, tal como o aço, a metalurgia, os navios e a outra maquinaria.
7). Compatibled com os cilindros do óleo no empacotador.

A instalação

Símbolo	Nome	Desenho	Símbolo	Nome	Desenho
SD	Básico		TC	Eixo intermediário
FÁ	Flange de Rod		Ta	Eixo principal
FB	Flange principal		CA	Braçadeira
LA	Pé		CB	Braçadeira dupla
Libra	Ângulos do fim

Ajuste e teste do cilindro hidráulico

Primeiramente, reduza a pressão de trabalho dentro do cilindro em torno (de 0.5-1) MPa. Então, faça a haste de pistão executar o movimento reciprocando e abra a tomada da exaustão para a exaustão.

O método da abertura é como segue:

Quando o pistão alcança a extremidade de seu curso, abra a tomada da exaustão neste momento quando a pressão aumenta, e feche-a imediatamente antes que o retorno comece. Durante o processo da exaustão, você pode ouvir um som de silvo, seguido pela descarga do óleo espumoso branco e turvo. Quando o ar é descarregado completamente, o óleo pulverizou para fora será claro. A integralidade da exaustão pode ser julgada com o olho nu.

Se o cilindro hidráulico está equipado com um dispositivo de proteção ajustável, e o pistão está no movimento, ajuste primeiramente a válvula de regulador de pressão a uma posição com um caudal mais baixo, e para ajustar então gradualmente o tamanho do porto do regulador de pressão até que as exigências estejam cumpridas.

Além do que a execução das tarefas acima do ajuste, é necessário verificar para ver se há o escapamento de óleo em vários componentes de selagem e se os parafusos das peças de conexão estão fracos, a fim impedir acidentes.

Baseado no uso do cilindro hidráulico, programe tempos regulares da inspeção e mantenha registros de inspeção.

1. Ajuste do dispositivo da exaustão:

2. Ajuste do dispositivo de proteção:

3. Inspeção das várias peças do cilindro hidráulico:

4. Inspeção regular:

Etapas do alinhamento:

contraporca 1.Turn para o contador no sentido horário com o 1/4circle pela chave.

2.Using encantam. chave para ajustar o parafuso B do thealignment:

1)no sentido horário, a velocidade da haste será retardar

2)contra no sentido horário, a velocidade da haste estará acima.

3.After o alinhamento, uso encanta. o wrerch para fixar o screwB do thealignment, e aperta então a porca C do thecushion para impedir possível

escapamento do selo D do coxim

4.Tighten a contraporca A

Posições do porto e do coxim

Tipo do SD	Tipo do LA
Standard=A: porto de entrada B: Posição do coxim D: Posição da válvula de verificação

por exemplo: formulário de ordem para a posição HCA70-LA-C-100X200-B-B-A

Posição entrada do port=B

Posição de Cushion=A

Comprimento do coxim

	Furo (milímetros)	L	l
	32--63	20	10
	80--160	25	15
	180--224	30	27
	250	35	32

• Se o movimento de um cilindro com carga está acima de 500mm/sec.,
• Se a velocidade movente é mais alta do que 750mm/sec, as válvulas de diminuição externos da velocidade devem ser usadas

O pedido não somente para máquina ferramenta da produção e o equipamento de processamento mecânicos do metal, mas igualmente pode ser amplamente utilizado nos atuadores do aço, do controle do central nuclear, dos elevadores do passageiro, etc.

Especificando o material necessário ao pedir

(1) N: NBR

(2) V: F≤200℃

Fábrica:

FAQ
Q1: São você um fabricante ou uma empresa comercial?
Nós temos nossa própria fábrica, assim que nós podemos fornecer o melhor preço também o primeiro serviço.


Q2: Você aceita a personalização ou produtos não padronizados?
Sim, nós podemos personalizar produtos como os clientes exigidos.


Q3: Que é seu MOQ?
MOQ depende de nossos clientes precisa. Além disso, nós damos boas-vindas à ordem experimental antes da produção em massa.


Q4: Quanto tempo é seu prazo de entrega?
Normalmente, o prazo de entrega é 7 dias se nós temos conservado em estoque. Se nós não temos conservado em estoque, precisa 15-30 dias de trabalho. E igualmente depende da quantidade e das exigências dos produtos.


Q5: Que são seus termos do pagamento?
T/T. Se você tem quaisquer perguntas, sinta por favor livre contactar-nos.
