Descrição do cilindro hidráulico compacto:
o estojo compacto que 1.Ao cilindro hidráulico é um dispositivo hidráulico projetou especificamente salvar o espaço da instalação. Seu comprimento total é aproximadamente metade do comprimento do mesmo diâmetro do cilindro e do mesmo cilindro da haste do curso para encontrar as necessidades especiais em situações específicas. Este projeto pode eficazmente resolver problemas da instalação nos moldes, processando dispositivos elétricos, ou o equipamento mecânico com espaço limitado.
economia 2.Space: O cilindro hidráulico fino é em tamanho um projeto mais compacto do que o cilindro ordinário, e o comprimento total é sobre a metade do cilindro da haste da tração com o mesmo diâmetro do cilindro e o mesmo curso, salvar extremamente o espaço da instalação.
a instalação 3.Direct: Os cilindros hidráulicos finos podem diretamente ser instalados no equipamento sem nenhuns acessórios adicionais. Isto faz o processo de instalação um tempo e um trabalho mais concisos, salvar.
4.Widely aplicável: Este tipo de cilindro do óleo é apropriado para moldes, processando dispositivos elétricos, ou o outro equipamento mecânico com espaço limitado da instalação. Pode executar bem em linhas de produção industrial, em equipamento da automatização, e em maquinaria da precisão.
Os cilindros hidráulicos compactos são uns eficientes e um espaço que salvar o equipamento hidráulico. Seus design compacto, método direto da instalação, e aplicabilidade larga permitem-no de jogar um papel importante em várias situações.
Nome da estrutura e de parte:
 |
Artigo |
Nome de parte |
Quantidade |
| 1 |
Tubo |
1 |
| 2 |
Haste de pistão |
1 |
| 3 |
Tampa de Rod |
1 |
| 4 |
Pistão |
1 |
| 5 |
Selo da poeira |
1 |
| 6 |
Embalagem de Rod |
1 |
| 7 |
Anel-O da tampa de Rod |
1 |
| 8 |
Anel-O do pistão |
1 |
| 9 |
Anel alternativo do pistão |
2 |
| 10 |
Anel-O do pistão |
1 |
Formulário de ordem
CXHC A --- J ---EM---SD---50 x30---25mm---1---02---
1 2 3 4 5 6 7 8 9 10
| CXHC: cilindros compactos |
| 1 |
Tipo |
(1) A: (2) C de atuação de duplicação: hastes dobro (3) D: hastes dobro com alinhamento do curso |
| 2 |
Opção |
J: com prova do calor/erosão (nota: “espaço " se não para ser usado) |
| 3 |
Linha de Rod |
(1) DENTRO: linha interna (2) EX: linha externo |
| 4 |
A instalação |
(1) SD: (2) LA básico: pé |
| 5 |
Furo (milímetros) |
20.25.32.40 .50.63.80.100 |
| 6 |
Curso (milímetro |
refira " a tabela do curso padrão " |
| 7 |
Alinhamento do curso |
somente para enviar o alinhamento |
| 8 |
Material de embalagem |
(1) 1: (Plutônio) (uso padrão (2) 2: (NBR) (3) 3: (FPM) |
| 9 |
Regulador do fluxo |
(1) 02:1/4” (12l/min) (2) 03:3/8 (20l/min) (3) 04:1/2” (30l/min) |
| 10 |
Válvula de verificação |
(1) A: 3/8" (50llmin) (2) B: 3/4" (125llmin) (3) C: 11/2” (320l/min) |
Dimensão externo
Atuação do dobro de CXHX-A-SD, básica
SD/LA
Dobro que atua, flange de CXHC-A-LA do pé
Aplicação:
Os cilindros hidráulicos compactos têm uma vasta gama de aplicações em vários campos. Estão aqui algumas áreas de aplicação comuns:
fabricação 1.Mold: Os cilindros hidráulicos compactos são de uso geral na indústria de transformação do molde para operações tais como a abertura do molde, a ejeção, e a extração do núcleo. Devido a seu design compacto, podem ser instalados e operado em espaços limitados.
2. máquina ferramenta: No campo das máquina ferramenta, os cilindros hidráulicos compactos são usados frequentemente para o aperto, o posicionamento, e as funções da elevação da tabela. Podem fornecer o controle eficiente e preciso da força e de movimento dentro da máquina-instrumento.
3.Aerospace: Os cilindros hidráulicos compactos são amplamente utilizados nos pedidos aeroespaciais para sistemas tais como o trem de aterrissagem, as superfícies de controle, e as operações da porta. Devido espaçar limitações nos aviões e na nave espacial, os cilindros hidráulicos compactos podem cumprir a densidade e exigências de pouco peso.
fabricação 4.Automotive: No processo de manufatura automotivo, os cilindros hidráulicos compactos são de uso geral para o aperto, o posicionamento, e as operações de ajuste na cadeia de fabricação. Podem fornecer o controle eficiente da força e de movimento, melhorando desse modo a eficiência da produção.
maquinaria 5.Construction: Os cilindros hidráulicos compactos são usados extensivamente na vária maquinaria de construção tal como máquinas escavadoras, escavadoras, e guindastes. São usados para controlar o movimento e o posicionamento dos componentes tais como os braços, os crescimentos, e os estabilizadores.
Em resumo, os cilindros hidráulicos compactos fornecem soluções compactas e eficientes para o controle da força e de movimento em vários campos. São apropriados para as aplicações que exigem a instalação e a operação em espaços limitados, e podem cumprir exigências específicas em situações específicas.

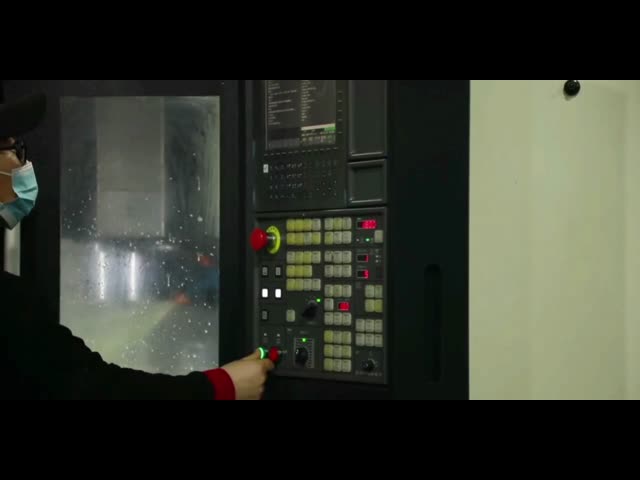

Fábrica:
Nossa oficina está limpa e arrumado, cada processo localiza em zonas diferentes, para encontrar o padrão industrial para garantir o produto perfeito.
Q: Que é seu controle de qualidade?
: Nós inspecionaremos um por um antes da entrega. Se o produto é danificado no trânsito ou tem problemas da qualidade, você pode escolher reembolsar ou enviar novamente o produto, e o frete será carregado por nós.
Q: Como sobre a garantia?
: Um ano em cima de você recebe o produto
Q: Você fornece amostras? são livre ou extra?
: Sim, nós poderíamos oferecer a amostra, para a ordem da amostra devemos pagar o custo da amostra e a taxa de envio como normal, nenhuma sobretaxa.
Q: Como sobre o prazo de execução?
: Normalmente tomará 7 dias para nossos produtos regulares, de acordo com a quantidade da ordem.
Q: Que é seus termos de pagamento?
: TT, nós mostrar-lhe-emos as fotos dos produtos e dos pacotes antes que você pague o equilíbrio.
