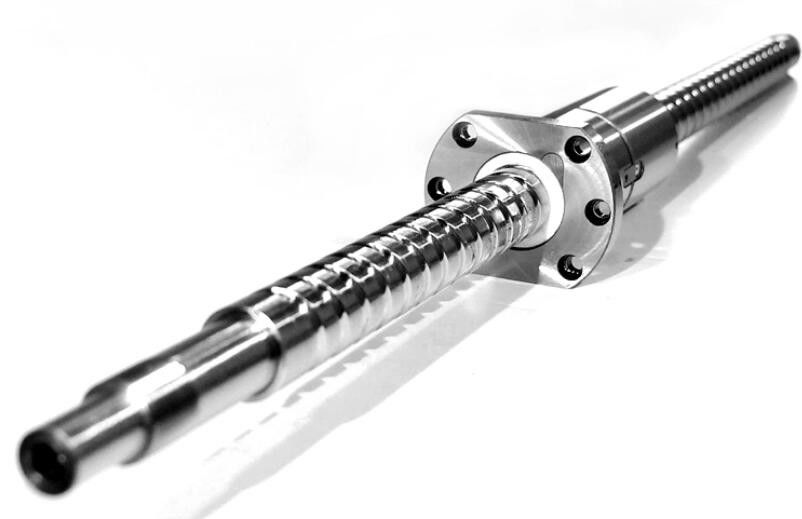

parafuso movimentador da bola do diâmetro de 12-50mm com retorno plástico do bloco de extremidade

Descrição do produto:

O parafuso esférico é um componente de transmissão comumente usado em ferramentas e máquinas de precisão.Sua principal função é converter o movimento rotacional em movimento linear ou o torque em força axial repetida, ao mesmo tempo que possui as características de alta precisão, reversibilidade e eficiência.Devido à sua pequena resistência ao atrito, os fusos de esferas são amplamente utilizados em diversos equipamentos industriais e instrumentos de precisão.

Os rolamentos são um componente importante nos equipamentos mecânicos contemporâneos.Sua principal função é apoiar o corpo giratório mecânico, reduzir o coeficiente de atrito durante seu movimento e garantir sua precisão rotacional.O fuso de esferas geralmente é equipado com um rolamento de suporte especial para o parafuso, com ângulo de contato de 60°.Este rolamento tem grande capacidade de carga, baixa velocidade e alta precisão.Geralmente, os rolamentos precisam ser emparelhados durante a instalação.O método de emparelhamento específico deve ser determinado com base no uso da máquina-ferramenta, e as duas extremidades do parafuso esférico são conectadas por meio de rolamentos e assentos de rolamento e, em seguida, conectadas por meio de assentos de rolamento e equipamentos.A porca do parafuso é conectada ao assento da porca através de flanges, chavetas ou roscas.Depois de instalar os rolamentos em ambas as extremidades da haste do parafuso, fixe os rolamentos com anéis de retenção ou porcas de travamento.Quando o fuso de esferas está funcionando, ele produzirá força axial e exigirá rolamentos que possam suportar o impulso axial.

Para melhorar a precisão de trabalho do sistema de alimentação, o mecanismo do fuso de esferas deve ter uma alta rigidez de transmissão.Além de aumentar a rigidez do próprio fuso de esferas, o mecanismo do fuso de esferas deve ser projetado com uma estrutura de suporte suficientemente rígida e deve ser instalado corretamente.Os fatores que afetam a rigidez da estrutura de suporte incluem a rigidez do assento do rolamento, a área de contato entre o assento do rolamento e a estrutura da máquina e a rigidez do rolamento.

Parafuso de esfera universal, usando rolamentos de esferas de contato angular é suficiente.Instale os rolamentos “face a face” nas duas extremidades do eixo de suporte do fuso de esferas.Se for uma haste roscada especializada para equipamentos especiais e se o manual de instalação do equipamento exigir o uso de rolamentos especializados, monte de acordo com as instruções relevantes.

Na capacidade de carga do fuso de esferas, existem cargas radiais e axiais simultaneamente e deve-se considerar a seleção dos rolamentos.Os rolamentos comumente usados ​​que podem suportar a carga simultaneamente incluem rolamentos de contato angular e rolamentos de rolos cônicos.O primeiro concentra-se em cargas leves secas e campos de alta velocidade, enquanto o último concentra-se em cargas pesadas e situações de baixa velocidade.Deve-se observar que os dois tipos de rolamentos acima são geralmente usados ​​​​em pares e instalados um em relação ao outro (face a face ou costas com costas), o que pode limitar o movimento axial da haste do parafuso.

Instruções de instalação para rolamentos de fuso de esferas: Usando a bucha de instalação, o diâmetro da bucha é igual ao anel interno do rolamento e o material pode ser bucha de alumínio ou cobre para pressionar o anel interno. o ajuste interferente estiver apertado, o rolamento deverá ser aquecido.Preste atenção ao observar o ângulo de contato da seta ou do corpo rolante dentro do rolamento em sua posição completa.Geralmente, ele é combinado costas com costas ou frente a frente e, finalmente, aparafusa a porca de travamento.Placas retrorrefletoras ou anéis de segurança com furos podem ser usados ​​para lidar com a situação de parafusos de travamento soltos.

Características:

O fuso de esferas oferece muitas vantagens, em particular:

• Alta eficiência com equipamentos de teste e processo de inspeção de qualidade garantindo eficiência do produto de 90% ou mais.
• Aumento de baixa temperatura devido à qualidade superior da superfície da pista da esfera helicoidal e ao tamanho estrito da esfera.
• Alta precisão devido ao pequeno aumento de temperatura e medidas como pré-aperto e eliminação de folga.
• Alta velocidade com a máquina operando de forma confiável em altas velocidades acima de 60M/min.
• Alta rigidez com a haste do parafuso e a porca sendo processadas com excelentes materiais e pré-aperto e eliminação de folga.
• Alta reversibilidade devido à ausência de atrito viscoso entre o parafuso e a porca.
• Baixa manutenção com um dispositivo especial de prevenção de poeira projetado na extremidade da porca.
• Longa vida útil devido ao controle rigoroso do material e da dureza superficial HRC62 do parafuso e da porca.

Parâmetros técnicos:

Formulários:

Os parafusos de esfera podem ser amplamente utilizados para várias máquinas industriais, como centro de usinagem CNC, torno CNC, cama CNC, máquina de corte de fio CIC, máquina de perfuração CNC, fresadora de pórtico, equipamento de processamento a laser, máquina de marcação, máquina de gravação CNC, máquina de desenho IC embalagem máquina, máquina de usinagem de descarga CIC, máquina de moagem CWC, máquinas de vidro, máquinas têxteis, máquinas para trabalhar madeira, máquinas de impressão e embalagem, máquinas de petróleo, máquinas metalúrgicas, máquinas de tabaco, etc.

Além disso, também pode ser aplicado em máquinas eletrônicas, como braço robótico, máquinas de teste, equipamentos de medição, plataforma XY, equipamentos médicos, equipamentos automatizados de fábrica.Enquanto isso, os parafusos de esfera podem ser usados ​​para máquinas de transmissão, equipamentos de tratamento térmico de metal, equipamentos de reação nuclear, atuadores e suporte à indústria aeroespacial, como atuador de flap de aeronave, atuador de assento, equipamento de instalação de aeroporto, atuador de antena de rádio, controle de porta e janela, cama médica controle, equipamento de estacionamento etc.

Costumização:

NossoGuias de movimento linearsão projetados para serem compatíveis com cargas pesadas e são feitos de metal tipo ranhura na cintura.A estrutura inclui um eixo, uma porca roscada e rolamentos de esferas.Nossos produtos vêm com diâmetros que variam de 12 a 50 mm e comprimento máximo de 10 m.Com capacidade de carga estática de 595 toneladas, nossoGuias de movimento linearsão feitos de eixo de fuso de esferas com porca, fuso de esferas, fusos de esferas laminados e guias lineares.

Embalagem e envio:

As guias de movimento linear são embaladas cuidadosamente e enviadas aos clientes da maneira mais eficiente e segura possível.Nossa equipe toma o máximo cuidado para garantir que o produto seja devidamente embalado e enviado com segurança ao seu destino.

Usamos uma combinação de materiais de embalagem com isolamento térmico e acolchoamento protetor para manter o produto no seu melhor durante o transporte.Usamos plástico bolha, filme plástico e outras formas de amortecimento para proteger o produto contra impactos e outros danos físicos.

Também usamos tecnologias especiais de rastreamento e monitoramento para garantir que nossos clientes recebam seus produtos em tempo hábil.Nosso sistema de rastreamento nos permite monitorar o andamento do produto desde a embalagem até o destino final.

Também fazemos parceria com empresas de transporte confiáveis ​​para garantir que nossos clientes recebam seus produtos em tempo hábil.Usamos os métodos de envio mais confiáveis ​​para garantir que nossos clientes recebam seus produtos com segurança.
