Descrição:

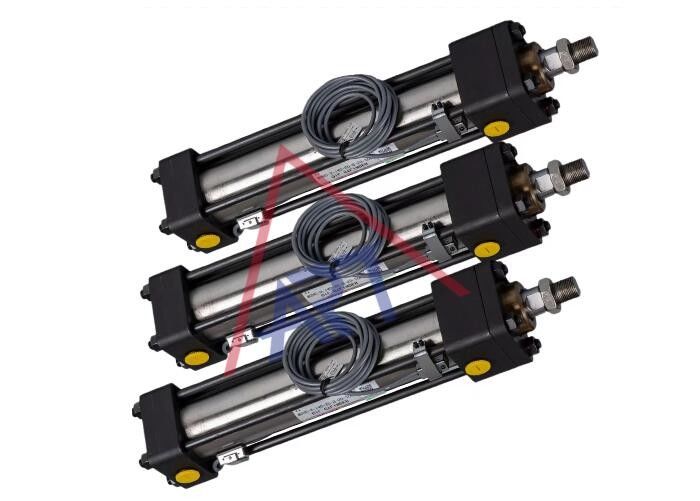

1Um cilindro hidráulico de indução magnética usa um sensor de proximidade que detecta sinais através de detecção magnética.
2O sensor de proximidade está situado na superfície do tubo do cilindro e detecta um sinal de um ímã incorporado no pistão.
3A posição do sinal do sensor de proximidade é determinada pela localização do sensor de proximidade no tubo do cilindro.
4.Isso facilita a configuração e o alinhamento do sensor, poupando tempo durante os processos de concepção e montagem.
5As dimensões externas dos cilindros indutivos MGHC são as mesmas dos cilindros HC, tornando-os intercambiáveis em determinadas aplicações.Isto permite a fácil substituição ou atualização de cilindros existentes sem modificar o equipamento relacionado.
Em geral, o uso de um cilindro hidráulico de indução magnética com um sensor de proximidade fornece detecção de posição precisa e confiável, o que é essencial em muitas aplicações industriais.
De que são feitos os cilindros hidráulicos?
Os cilindros hidráulicos são tipicamente construídos a partir de materiais duráveis para suportar as forças e pressões que encontram.
-
Barril de cilindro: Esta peça é frequentemente feita de tubos de aço sem costura, proporcionando resistência e resistência ao desgaste.
-
Pisto:Os pistões são geralmente feitos de materiais como aço, alumínio ou ferro fundido.
-
Rodas de pistão: Semelhante ao cano do cilindro, as hastes de pistão são geralmente feitas de aço de alta resistência para lidar com as forças de tração durante a operação.
-
Soluções: Os cilindros hidráulicos incorporam várias vedações para evitar a fuga de fluido hidráulico.
-
Capas finais e componentes de montagem: Estas peças podem ser feitas de metais como aço ou alumínio, proporcionando suporte estrutural e permitindo a fixação do cilindro a outros componentes.
A escolha dos materiais depende de fatores como a aplicação, os requisitos de carga e as condições ambientais.e compatibilidade com o ambiente de funcionamento.
Dimensões externas:
| MGHCA-SD de dupla ação, básica |
MGHCA-SD duplas hastes, básica |
 |
|
| |
| com bactérias (MGHCAH) |
com resistência ao calor/erosão ((MGHCAJ) |
|
Especificar o material necessário ao encomendar
1) N:NBR
2) V::≤ 200°C
|
80°C≤temperatura:≤200°C.
As dimensões são as mesmas do tipo básico
|
Formulário de pedido
MGHC-A- Não.70- Não.H- Não.FA- Não.C- Não.80X100- Não.B- Não.Y- Não.25 mm- Não.1- Não.Tn- Não.A- Não.B- Não.1
1 2 3 4 5 6 7 8 9 10 11
| MGHC:Cilindros indutivos de vara de ligação |
| 1) Tipo |
A: duplicação
C:barras duplas
D:barras duplas com alinhamento de curso
|
| 2)Pressão de trabalho |
70: 70 kgf/cm2
140Capacidade de produção:
|
| 3) Desempenho em branco: (uso padrão) |
H:com abaixo
J: à prova de calor/erosão
(nota:"espaço" se não for utilizado)
|
| 4)Tipo de montagem |
O número de unidades de produção deve ser igual ou superior a: |
| 5) Tamanho da haste |
C: Classe B: Classe B
Nota: 1. padrão:vareta da classe HC-70+C
2.Norma: barra da classe HC-140+B
3Especificar quando a haste da classe HC-70+B ou a haste da classe HC-140+C
|
| 6) Tubos de perfuração ((mm) |
32,40,50,63,80,100,125,150,180,200,224,250 |
| 7) AVC (mm) |
Max.stroke=Duração máxima do curso-Min. duração do curso |
| 8)Blanco de almofada: |
1) espaço: sem almofada
2)B: almofada em ambas as extremidades
3)R: almofada na tampa da haste
4)H: almofada na cabeça
|
| 9)Conectores Y |
1)Y:Y conector
2)I:I conector
|
| 10)Alinhamento do curso |
Apenas alinhamento para a frente e comprimento alinhado < ou = comprimento do curso |
| 11) Especificações. |
(1)JFS-01
(2)JFS-01CC
(3)JFS-01AA
(4)JFS-01BB
|
| 12) Sensor e quantidade |
1) T: 2 fios, 2 metros
P: fios PNP3, 2 metros
N: NPN3 fios, 2 metros
2)n:quantidade
|
| 13)Posição do porto |
NBR (uso padrão),2: PU 3:FPM |
| 14) Posição do travesseiro |
|
| 15) Embalagem |
1) 1:PU ((Uso padrão)
2) 2:NBR
3) 3:FPM
|
Configuração de proximidade
Usando parênteses Usando banda
■Enquanto o pistão avança, uma posição para activar, a distância entre A e
A B é chamada "área de detecção activa".
■Enquanto o pistão se move para trás da posição A para a posição C, a detecção continua "ligada", a
entre A e C chama-se "diferença de detecção".
Comprimento do travesseiro
|
Furação ((mm) |
L |
Eu... |
| 32-63 |
20 |
10 |
| 80 a 160 |
25 |
15 |
| 180-224 |
30 |
27 |
| 250 |
35 |
32 |
- Se o movimento de um cilindro com carga for superior a 500 mm/s,
- Se a velocidade de movimento for superior a 750 mm/s, devem ser utilizadas válvulas de redução de velocidade externas.
O pedidonão só para a produção de máquinas-ferramentas mecânicas e equipamentos de processamento de metais, mas também pode ser amplamente utilizado em atuadores de aço, controle de usinas nucleares, elevadores de passageiros, etc
| Tipo |
Símbolo |
Desenho |
Com o Bellow |
A prova de calor |
Furação ((mm) |
|
|
32,40,50,63,80,100,
125,150,180,200,224,
250
|
| Dupla atuação |
HCA |
|
HCA-H |
HCA-J |
| Barras duplas |
HCC |
|
HCC-H |
HCC-J |
| Barras duplas com alinhamento |
HCD |
|
HCD-H |
HCD-J |
Fabricação:
Perguntas frequentes
P1: É um fabricante ou uma empresa comercial?
Temos a nossa própria fábrica, para que possamos fornecer o melhor preço, bem como o primeiro serviço.
Q2: Você aceita a personalização ou produtos não padrão?
Sim, podemos personalizar os produtos como os clientes exigem.
Q3: Qual é o seu MOQ?
O MOQ depende das necessidades dos nossos clientes. Além disso, damos as boas vindas à encomenda de ensaios antes da produção em massa.
Q4: Quanto tempo é o seu prazo de entrega?
Normalmente, o tempo de entrega é de 7 dias se tivermos estoque. Se não tivermos estoque, ele precisa de 15-30 dias úteis. E também depende da quantidade e requisitos dos produtos.
Q5: Quais são os seus termos de pagamento?
T/T. Se tiver alguma pergunta, por favor, sinta-se à vontade para nos contactar.
