O bloco de extremidade retorna Guideways plásticos do movimento linear com tipo método do sulco da cintura do retorno

Descrição do produto:

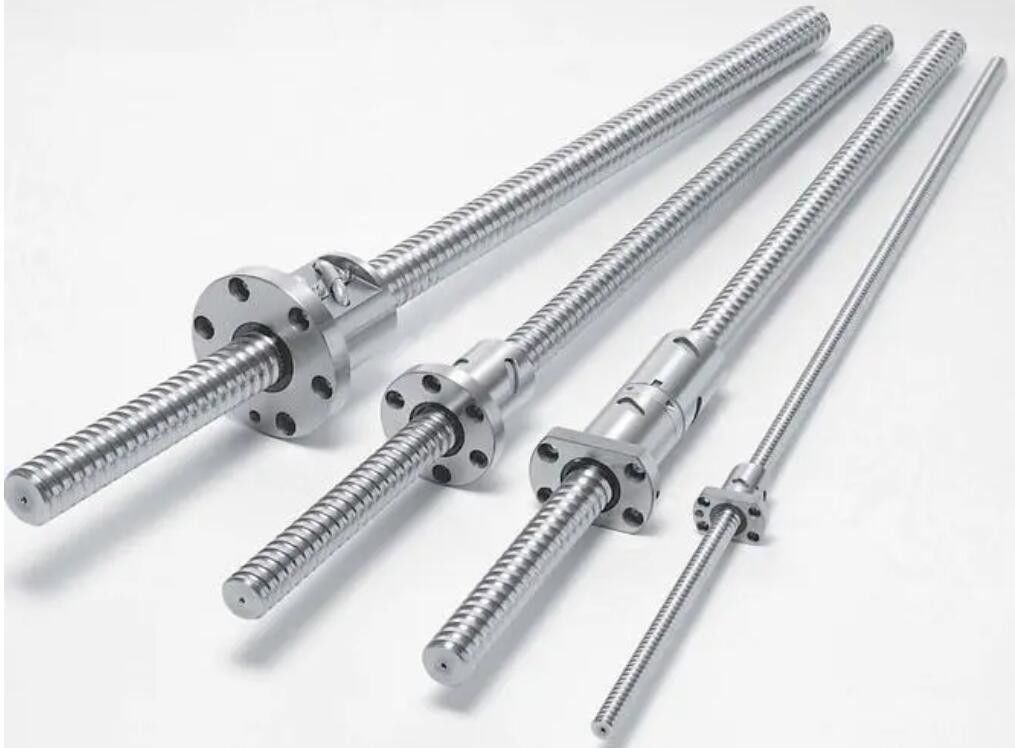

O parafuso esférico é um componente de transmissão comumente usado em ferramentas e máquinas de precisão.Sua principal função é converter o movimento rotacional em movimento linear ou o torque em força axial repetida, ao mesmo tempo que possui as características de alta precisão, reversibilidade e eficiência.Devido à sua pequena resistência ao atrito, os fusos de esferas são amplamente utilizados em diversos equipamentos industriais e instrumentos de precisão.

Os rolamentos são um componente importante nos equipamentos mecânicos contemporâneos.Sua principal função é apoiar o corpo giratório mecânico, reduzir o coeficiente de atrito durante seu movimento e garantir sua precisão rotacional.O fuso de esferas geralmente é equipado com um rolamento de suporte especial para o parafuso, com ângulo de contato de 60°.Este rolamento tem grande capacidade de carga, baixa velocidade e alta precisão.Geralmente, os rolamentos precisam ser emparelhados durante a instalação.O método de emparelhamento específico deve ser determinado com base no uso da máquina-ferramenta, e as duas extremidades do parafuso esférico são conectadas por meio de rolamentos e assentos de rolamento e, em seguida, conectadas por meio de assentos de rolamento e equipamentos.A porca do parafuso é conectada ao assento da porca através de flanges, chavetas ou roscas.Depois de instalar os rolamentos em ambas as extremidades da haste do parafuso, fixe os rolamentos com anéis de retenção ou porcas de travamento.Quando o fuso de esferas está funcionando, ele produzirá força axial e exigirá rolamentos que possam suportar o impulso axial.

Para melhorar a precisão de trabalho do sistema de alimentação, o mecanismo do fuso de esferas deve ter uma alta rigidez de transmissão.Além de aumentar a rigidez do próprio fuso de esferas, o mecanismo do fuso de esferas deve ser projetado com uma estrutura de suporte suficientemente rígida e deve ser instalado corretamente.Os fatores que afetam a rigidez da estrutura de suporte incluem a rigidez do assento do rolamento, a área de contato entre o assento do rolamento e a estrutura da máquina e a rigidez do rolamento.

Parafuso de esfera universal, usando rolamentos de esferas de contato angular é suficiente.Instale os rolamentos “face a face” nas duas extremidades do eixo de suporte do fuso de esferas.Se for uma haste roscada especializada para equipamentos especiais e se o manual de instalação do equipamento exigir o uso de rolamentos especializados, monte de acordo com as instruções relevantes.

Na capacidade de carga do fuso de esferas, existem cargas radiais e axiais simultaneamente e deve-se considerar a seleção dos rolamentos.Os rolamentos comumente usados ​​que podem suportar a carga simultaneamente incluem rolamentos de contato angular e rolamentos de rolos cônicos.O primeiro concentra-se em cargas leves secas e campos de alta velocidade, enquanto o último concentra-se em cargas pesadas e situações de baixa velocidade.Deve-se observar que os dois tipos de rolamentos acima são geralmente usados ​​​​em pares e instalados um em relação ao outro (face a face ou costas com costas), o que pode limitar o movimento axial da haste do parafuso.

Instruções de instalação para rolamentos de fuso de esferas: Usando a bucha de instalação, o diâmetro da bucha é igual ao anel interno do rolamento e o material pode ser bucha de alumínio ou cobre para pressionar o anel interno. o ajuste interferente estiver apertado, o rolamento deverá ser aquecido.Preste atenção ao observar o ângulo de contato da seta ou do corpo rolante dentro do rolamento em sua posição completa.Geralmente, ele é combinado costas com costas ou frente a frente e, finalmente, aparafusa a porca de travamento.Detectores retrorrefletores são geralmente usados ​​para posicionar os rolamentos.

Características:

O fuso de esfera tem muitas características excelentes.Possui alta eficiência com mais de 90% de equipamentos de teste e processo de inspeção de qualidade.Devido à qualidade superior da superfície e ao tamanho rigoroso da bola, ela apresenta baixo aumento de temperatura.Com pequeno aumento de temperatura e medidas como pré-aperto e eliminação de folga, atinge alta precisão.Alta velocidade pode ser alcançada, pois permite que a máquina funcione de forma confiável acima de 60M/min e a haste do parafuso e a porca são processadas com materiais excelentes.Não há atrito viscoso entre o parafuso e a porca, o que garante que a precisão do reajuste seja mantida.Um dispositivo especial de prevenção de poeira é projetado na extremidade da porca e requer manutenção geral.Através do controle rigoroso do material e da dureza superficial HRC62 do parafuso (aço de alto carbono) e da porca (aço-liga), o fuso de esferas tem uma longa vida útil.

Parâmetros técnicos:

Formulários:

O uso de fusos de esferas é amplamente utilizado em muitos setores:

Máquinas Industriais: Centro de usinagem CNC, torno CNC, cama CNC, máquina de corte de fio CIC, furadeira CNC, fresadora de pórtico, equipamento de processamento a laser, máquina de marcação, máquina de gravação CNC, máquina de desenho, máquina de embalagem IC, máquina de usinagem de descarga CIC, retificação CWC máquinas, máquinas de vidro, máquinas têxteis, máquinas para trabalhar madeira, máquinas de impressão e embalagem, máquinas para petróleo, máquinas metalúrgicas, máquinas para tabaco.

Máquinas Eletrônicas: Braço robótico, máquinas de teste, equipamentos de medição, plataforma XY, equipamentos médicos, equipamentos de automação de fábrica.

Máquinas de transmissão: Equipamentos de tratamento térmico de metais, equipamentos de reação nuclear, atuadores.

Indústria Aeroespacial: Atuador de flap de aeronave, atuador de assento, equipamento de instalação em aeroportos, atuador de antena de rádio, controle de portas e janelas, controle de leitos médicos, equipamentos de estacionamento.

Costumização:

• Baixo ruído e duradouro:Nossas guias de movimento linear apresentam baixo ruído e propriedades duradouras, proporcionando uma solução de movimento mais silenciosa e duradoura.
• Comprimento:Nossas guias podem atingir até 10m de comprimento, fornecendo o tamanho exato que você precisa para sua aplicação.
• Estrutura:Nossas guias são compostas por eixos, porcas de parafuso e rolamentos de esferas, proporcionando uma solução de movimento robusta e confiável.
• Estrutura de esfera de parafuso:Nosso parafuso de avanço esférico, parafuso de rolamento de esferas e fusos de esferas laminados fornecem alta velocidade e capacidade de carga pesada.
• Diâmetro:Nossas guias vêm em diâmetros que variam de 12 a 50 mm, fornecendo o tamanho exato que você precisa para sua aplicação.

Embalagem e envio:

As guias de movimento linear são embaladas de forma segura e enviadas com o material de embalagem apropriado para proteger o produto contra danos durante o transporte.Todos os itens são cuidadosamente inspecionados antes de serem embalados e enviados.

Para garantir uma entrega segura, as guias de movimento linear são embaladas em plástico bolha para protegê-las de quaisquer danos potenciais ocorridos durante o transporte.Para itens maiores, eles também são colocados em uma caixa de papelão e lacrados com fita adesiva.

Antes do envio, as guias de movimento linear são verificadas quanto a falhas ou defeitos.Se algum for encontrado, ele será imediatamente substituído ou reparado antes de ser enviado.
